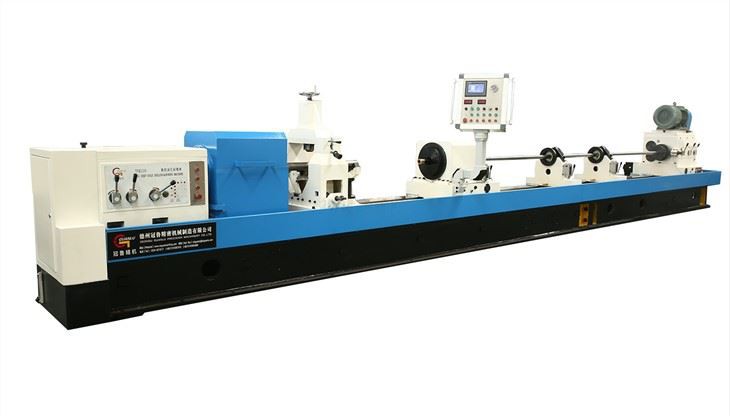

Mesin Gerudi Lubang Dalam

Mesin penggerudian lubang dalam, ia boleh dipanggil mesin penggerudian lubang dalam BTA juga, BTA ialah kaedah cip dilepaskan. Sesetengah pekerjaan adalah tiub berongga, mereka perlu mengembangkan lubang, jadi ia boleh dipanggil mesin membosankan lubang dalam, sesetengah pekerjaan adalah besar, pepejal dan bahan mahal, jadi pengguna perlu mempunyai teras dan bukannya cip, supaya mereka boleh menggunakan proses trepanning lubang dalam, jadi ia boleh dipanggil mesin trepanning lubang dalam.

Fungsi mesin penggerudian lubang dalam BTA:

Penggerudian pepejal: dengan kepala gerudi, mesin gerudi lubang dalam boleh menggerudi dari saiz 30mm hingga 150mm (bergantung pada model mesin gerudi lubang dalam yang berbeza). Ia boleh menggerudi semua logam, seperti keluli tahan karat, besi tuang, keluli biasa, tembaga, Nikel dan sebagainya.

Kaunter membosankan:dengan kepala boring kaunter,mesin boring lubang dalam boleh mengeluarkan lubang dari saiz 30mm hingga 800mm(bergantung pada model mesin lubang dalam yang berbeza).

Tarik membosankan:dengan menarik kepala membosankan, mesin lubang dalam boleh melakukan proses membosankan tarik lubang dalam juga. kami mempunyai dua struktur tarik membosankan, satu ialah penggerudian lubang dalam BTA biasa dan mesin membosankan, ia hanya mempunyai fungsi membosankan tarik. Pelanggan tidak kerap menggunakan fungsi ini. Struktur lain direka khas untuk tujuan membosankan tarik lubang dalam, mesin ini sangat sesuai untuk menggunakan proses pengeboran tarik. Pekerjaan pengguna akhir adalah tiub panjang dengan dinding nipis, memerlukan proses membosankan tarik untuk membuat straigtness lubang dan kurang sisihan lubang.

Membakar:Dengan membakar kepala, kerja yang dikerjakan oleh mesin gerudi lubang dalam boleh mempunyai kekasaran permukaan lubang dalam yang lebih baik, alat ini akan menjadikan permukaan lebih keras dan mendapat kerongkongan dari Ra0.4-Ra0.8um.

Trepanning: Dengan mengetuk kepala, mesin gerudi lubang dalam akan mendapat teras daripada batang pepejal. Apabila bahan mahal, kerja berdiameter besar, pelanggan akan menggunakan proses ini untuk menjimatkan tenaga (boleh menggunakan kurang kuasa elektrik untuk bekerja) dan boleh menggunakan semula teras rod besar. jadi mesin penggerudian lubang dalam boleh dipanggil mesin trepanning lubang dalam juga. Tetapi jika pelanggan hanya menggunakan proses trepanning lubang dalam, kami mempunyai model mesin trepanning lubang dalam, yang merupakan struktur yang sedikit berbeza dengan mesin penggerudian lubang dalam tradisional.

Kapasiti penggerudian/gerudi:

Penggerudian pepejal: 30mm-150mm (model berbeza)

Boring/counter boring/burnishing: 30mm-800mm(model berbeza)

Trepanning: 70mm-800mm (model yang berbeza)

Penggerudian lubang dalam dan panjang maksimum membosankan dan trepanning ialah 15meter.

Nisbah lubang kepada diameter:1:400

Mesin penggerudian lubang dalam kami boleh menggerudi lubang yang berbeza: Melalui lubang, lubang buta, lubang sepusat, lubang sipi dan lubang langkah (sesetengahnya memerlukan lekapan penggerudian khas)

Kekasaran selesai lubang dengan proses lubang dalam yang berbeza:

Penggerudian pepejal: IT9-IT11, kekasaran lubang penggerudian: Ra3.2-Ra6.3um

Boring kasar:IT8-IT9,kekasaran lubang boring:Ra3.2-Ra6.3um

Membosankan halus: IT7-IT9, kekasaran lubang bor halus: Ra1.6um-Ra3.2um

Membakar ：IT6-IT7, kekasaran lubang terbakar: Ra0.4-Ra0.8um

Dezhou Guanlu BTA mesin penggerudian lubang dalam model yang tersedia:

Mesin penggerudian lubang dalam T2120: Kapasiti lubang boran kaunter maksimum dan tarik ialah 200mm.

Mesin penggerudian lubang dalam T2125: Kapasiti lubang boran kaunter dan tarik maksimum ialah 250mm

Mesin gerudi lubang dalam T2135, Kapasiti lubang boran kaunter maksimum dan tarik ialah 350mm

Mesin penggerudian dan penggerudian lubang dalam T2150, kapasiti lubang pengeboran maksimum ialah 500mm.

Mesin pengorek lubang dalam T2180, kapasiti pengeboran maksimum ialah 800mm.

T21100 mesin membosankan lubang dalam, kapasiti membosankan maksimum ialah 1000mm.

Industri aplikasi mesin penggerudian lubang dalam:

Silinder hidraulik: Mesin penggerudian lubang dalam digunakan secara meluas dalam industri silinder hidraulik.

Industri automobil: blok silinder dan kepala silinder.

Industri minyak dan gas: mesin penggerudian lubang dalam medan minyak adalah penggunaan utama sistem penggerudian lubang dalam.

Industri arang batu: industri arang batu adalah industri terutamanya yang menggunakan mesin lubang dalam.

Industri ketenteraan: Tong pistol dibuat oleh mesin penggerudian lubang dalam BTA.

Kami boleh membuat penggerudian lubang dalam BTA dan mesin gabungan penggerudian pistol, yang digunakan secara meluas dalam lebih banyak industri. Ia boleh menggerudi lubang dari 6mm hingga 100mm. Jadi satu mesin boleh menggunakan dua sistem penggerudian lubang dalam dan mendapatkan kedua-dua lubang besar dan lubang kecil.

Mesin penggerudian lubang dalam Dezhou Guanlu terutamanya struktur dan parameter:

Katil mesin:

Katil mesin diperbuat daripada pasir resin dan dinormalisasi selepas tuang. Jika kedalaman pemprosesan lebih daripada 1meter, katil mesin menggunakan struktur berpecah, dipasang dengan bolt kekuatan tinggi dan diletakkan oleh pin kon.

Mengguna pakai rel panduan gelongsor segi empat tepat berganda, pengisaran ketepatan, rawatan pelindapkejutan, kekerasan boleh HRC48-HRC52.

Rel panduan tunggal lebar x ketebalan=160mmX40mm; jumlah lebar landasan pemandu ialah 600mm; Rak yang dirawat dengan pengisaran dan pelindapkejutan dipasang di dalam katil mesin, digunakan untuk pemacu suapan alat pemotong. Mesin ini mempunyai kapasiti galas yang besar, ketegaran yang baik dan penghantaran yang stabil.

Stok kepala

Digunakan untuk memacu bahan kerja berputar, dipasang pada hujung kiri katil mesin; Tiga gear manual, kelajuan tanpa langkah dalam setiap gear; Motor utama memacu gelendong untuk berputar selepas nyahpecutan tali pinggang segerak, takal segerak dan sistem gear.

Gear dimesin dengan pengisaran ketepatan, permukaan gear dipadamkan dengan pelindapkejutan frekuensi tinggi, dan kekerasan permukaan gigi ialah HRC48-52, supaya gear boleh memperoleh kekuatan tinggi, kekerasan tinggi, rintangan haus yang tinggi dan had keletihan yang tinggi, dan boleh menahan beban berselang-seli yang agak besar dan beban hentakan.

Untuk meningkatkan hayat perkhidmatan gear dan galas, minyak pelincir digunakan untuk mengedarkan pelinciran.

Kepala tekanan minyak

Digunakan untuk membimbing alat pemotong, membekalkan minyak pemotong dan menyokong bahan kerja; Motor servo memacu pergerakan paksinya untuk menyesuaikan bahan kerja dengan panjang yang berbeza, dan untuk mengetatkan dan melonggarkan bahan kerja.

Motor servo digunakan untuk memacu kepala tekanan minyak untuk mengetatkan atau melonggarkan bahan kerja, dengan ketepatan dan ketegaran yang tinggi; keseluruhan kepala tekanan minyak menggunakan struktur kotak, dengan ketepatan dan ketegaran yang tinggi.

Lengan sokongan kepala tekanan minyak: Mengamalkan struktur padanan pembungkusan dengan cincin pemandu, dengan kesan pengedap minyak yang lebih baik, elakkan fenomena buruk bar penggerudian menjalar dan dikunci.

Lengan panduan dan lengan sokongan kepala tekanan minyak hendaklah dibuat mengikut

keperluan pelanggan; Jika pelanggan tidak mempunyai keperluan khas, (jika pelanggan memesan) akan membuat mengikut standard kami.

Kotak gerudi

Digunakan untuk memandu alat pemotong untuk berputar; Tiga gear manual, kelajuan tanpa langkah dalam setiap gear; Lengan penyambung batang alat pemotong dipasang di hujung hadapan gelendong untuk mengapit alat pemotong. Motor utama memacu gelendong untuk berputar selepas nyahpecutan tali pinggang segerak, takal segerak dan sistem gear.

Gear dimesin dengan pengisaran ketepatan, permukaan gear dipadamkan dengan pelindapkejutan frekuensi tinggi, dan kekerasan permukaan gigi ialah HRC48-52, supaya gear boleh memperoleh kekuatan tinggi, kekerasan tinggi, rintangan haus yang tinggi dan had keletihan yang tinggi, dan boleh menahan beban berselang-seli yang agak besar dan beban hentakan.

Untuk meningkatkan hayat perkhidmatan gear dan galas, minyak pelincir digunakan untuk mengedarkan pelinciran.

Rehat sokongan bar gerudi

Digunakan untuk menyokong bar gerudi; Struktur kamiran ketegaran tinggi diguna pakai, di mana lengan sokongan dipasang, yang boleh menyerap kejutan dan getaran yang dihasilkan semasa pemesinan dan sebagainya.

Mekanisme penarik Gantung dipasang pada rehat sokongan bar gerudi, selepas lubang selesai, rehat sokongan bar gerudi akan ditarik semula ke kedudukan asal secara automatik.

Rehat Tengah

Digunakan untuk menyokong bahan kerja; Struktur rehat pusat jenis tertutup tiga mata, dua penggelek di bawah, dan satu penggelek di bahagian atas; Kedudukan sisi dua penggelek di bawah dilaraskan dengan skru.

Senarai konfigurasi utama mesin:

Konfigurasi standard mesin:

Katil mesin, stok kepala, pembawa bahan kerja, kepala tekanan minyak, rehat sokongan bar gerudi, kotak gerudi, rel panduan gelongsor, rak dan pinion, sistem penyejuk, sistem kawalan SIEMENS-828D, kabinet elektrik, rehat tengah, , lampu kerja, Selari Mesin dan bolt sauh, Manual Pengguna Mesin .

Bahagian untuk pilihan

Alat pemotong , alat bantu , minyak pemotong , sistem CNC lain .

Di atas adalah bahagian utama mesin kami, jika anda memerlukan maklumat lanjut. sila hubungi kami terus.

DZGkelebihan MESIN uanlu berbanding pesaing lain:

barang	Jenama Guanlu	Foto
Katil mesin	HT300 Resin pasir besi tuang dan segi tiga yang tepat mengukuhkan struktur kotak rusuk, dengan kestabilan yang tinggi. Kira-kira 800kg setiap meter, jauh lebih berat daripada yang lain.
Kepala tekanan minyak	Mengguna pakai struktur terbina dalam gelendong utama, yang menjadikan mesin berfungsi lebih stabil dan ketepatan yang lebih tinggi
Rel panduan	Rel panduan rata berganda, lebar rel tunggal ialah 160mm, ketebalan 40mm, yang akan menjamin kapasiti pemuatan berat.
Pelinciran rel panduan	Rel panduan menggunakan teknologi gam jenama Jepun khas untuk melincirkan, melalui kurang geseran untuk mengurangkan lelasan pada rel panduan
Penghantaran mesin	Sistem penghantaran rak dan pinion jenama Taiwan, pemacu motor servo, tork didorong besar, dan tiada perbelanjaan mengekalkan masa depan.
gelendong mesin	Spindle utama mesin adalah bahagian penempaan, ketumpatan tinggi, ketegaran tinggi. Sesetengah pesaing menggunakan tiub kimpalan paip lancar. Gear frekuensi tinggi dipadamkan
Kawalan servo untuk pengapit kerja dan penyusuan alatan	Struktur motor servo berganda, satu adalah untuk mengetatkan kerja dan pergerakan mekanikal tekanan minyak, satu lagi adalah untuk penyusuan alat. Daya pengapit dan kelajuan infeeding ditetapkan daripada pengawal CNC, kurang keamatan buruh.
Zon kerja bersih	Slot pemulangan minyak dengan pelindung jenis skirt untuk melindungi minyak bocor ke lantai, yang akan memastikan zon kerja bersih.
Rehat tengah	Penyokong rehat tengah tiga mata, sesuai untuk mengapit bentuk kerja yang tidak teratur.

DZGkelebihan KILANG uanlu berbanding pesaing lain:

Bandar kami adalah pangkalan pengeluaran mesin penggerudian lubang dalam dan membosankan. Antara pesaing tempatan ini, syarikat kami adalah pilihan pertama sebaik sahaja pelanggan melawat kami dan melihat mesin lubang dalam kami. kita mempunyai kelebihan yang luar biasa daripada yang lain.

1. Kemudahan pemesinan yang kuat.Mesin berkualiti dan ketepatan yang baik dihasilkan oleh mesin pemesinan yang baik dan pekerja mahir. Kami mempunyai pengisar panduan Heckert jenama Jerman. Panduan mesin lubang dalam adalah bahagian yang paling penting, ia menentukan ketepatan mesin. selepas dikisar oleh pengisar kami, permukaan katil mesin seperti cermin.

2. Juruteknik paling terkenal.Syarikat kami mempunyai juruteknik yang paling profesional. mereka telah bekerja dalam bidang ini selama lebih daripada 15 tahun. Mereka penuh dengan pengalaman, boleh mereka bentuk mesin lubang dalam mengikut permintaan pelanggan.

3. Pasukan pekerja mahir. Pada masa kini, bukan mudah untuk mengambil pekerja. Terutamanya pekerja mahir. Tetapi syarikat kami mempunyai sistem pengurusan khas untuk mengekalkan pekerja mahir ini. Jadi semua mesin kami dipasang oleh pekerja mahir.

4. Mesin penggerudian lubang dalam BTA kami mempunyai struktur termaju.Penghantaran rak dan pinion, yang boleh menjadi stabil dan akan mempunyai daya yang besar untuk mesin dan tidak perlu menggantikan alat ganti selepas satu atau dua tahun. Rel panduan yang lebih luas dan strucuter katil mesin yang sangat kuat, yang akan menjadikan mesin dengan kapasiti pemuatan yang besar dan dengan ketegaran yang baik. Lebih banyak kelebihan akan memberitahu anda selepas menghubungi kami.

5. Sistem pemeriksaan kualiti, daripada reka bentuk mesin, pembelian alat ganti, pemesinan alat ganti, pemasangan mesin, ujian mesin berjalan, pembungkusan mesin, semua proses, kami mempunyai sistem pemeriksaan untuk menjamin kualiti mesin lubang dalam.

6. Kami adalah satu-satunya pengeluar mesin lubang dalam yang boleh menandatangani kontrak jaminan kualiti dan kontrak perkhidmatan selepas jualan, jadi semua pelanggan akan yakin selepas membeli mesin kami.




Pengenalan ringkas syarikat：

Dezhou Guanlu Precision Machinery Co., Ltd, ditubuhkan pada tahun 2011, kami adalah kilang paling terkenal di tempatan saya untuk mengeluarkan mesin penggerudian lubang dalam. Bandar saya Dezhou ialah pangkalan pengeluaran mesin lubang dalam. Hampir 99% mesin penggerudi lubang dalam BTA dihasilkan di bandar saya.

Kilang saya mempunyai kemudahan pemesinan kuat kami sendiri, kami mengetahui satu perkara dengan mendalam, tanpa kemudahan pemesinan yang baik, anda tidak dapat menghasilkan mesin lubang dalam yang berkualiti dan ketepatan terbaik. Oleh itu, kami mempunyai pengisar panduan Heckert jenama Jerman, perancang paling terkenal Cina, VMC, Pelarik, mesin pengorek kotak, mesin pengilangan dan sebagainya. Dengan mesin pemesinan di atas ini, di bawah sistem pengurusan yang betul, supaya kami boleh mendapatkan penghantaran yang cepat dan stabil.

Mesin penggerudian lubang dalam kami telah dieksport ke lebih daripada 40 negara dan mendapat reputasi dan kemasyhuran yang baik. Kami meningkatkan kualiti dan struktur kami hari demi hari. Sila lihat penampilan mesin kami yang baru direka bentuk di bawah:
