Mesin Penggerudian Lubang Dalam Lubang Tong Berkembar

Pengeluaran Pengenalan lubang tong berkembar lubang dalam mesin penggerudian lubang dalam adalah khas untuk 8 Pemprosesan lubang berbentuk dengan ketepatan yang tinggi dan prestasi yang hebat . Julat penggerudian:Φ30 ~ Φ160mm Julat membosankan:Φ40 ~ Φ200mm Julat Honing: Φ32 ~ Φ200mm Julat Trepaning:Φ75 ~ Φ200mm Kedalaman pemprosesan maksimum: 6000mm Max ...

Hantar pertanyaan Berbual sekarang

Muat turun

Description/kawalan

Pengenalan Pengeluaran

Lubang tong berkembar mesin penggerudian lubang dalam adalah khas untuk 8 Pemprosesan lubang berbentuk dengan ketepatan yang tinggi dan prestasi yang hebat .

Julat penggerudian:Φ30~Φ160mm
Julat membosankan:Φ40 ~Φ200mm
Julat Honing:Φ32~Φ200mm
Julat Trepaning:Φ75~Φ200mm
Kedalaman pemprosesan maksimum: 6000mm
Kedalaman bahan kerja maksimum: 6000mm

Prosedur pemprosesan:

2.1 Penggerudian, membosankan, mengasah lubang pertama dan mencapai keperluan

2.2 Bahan kerja diselaraskan ke kedudukan lubang kedua

2.3 Memasang kepala gerudi,gerudi lubang kedua;

2.4 Nyahpasang kepala gerudi,pasang kepala membosankan khas,gunakan lubang pertama sebagai panduan,membosankan lubang kedua dan kemudian mengasah.

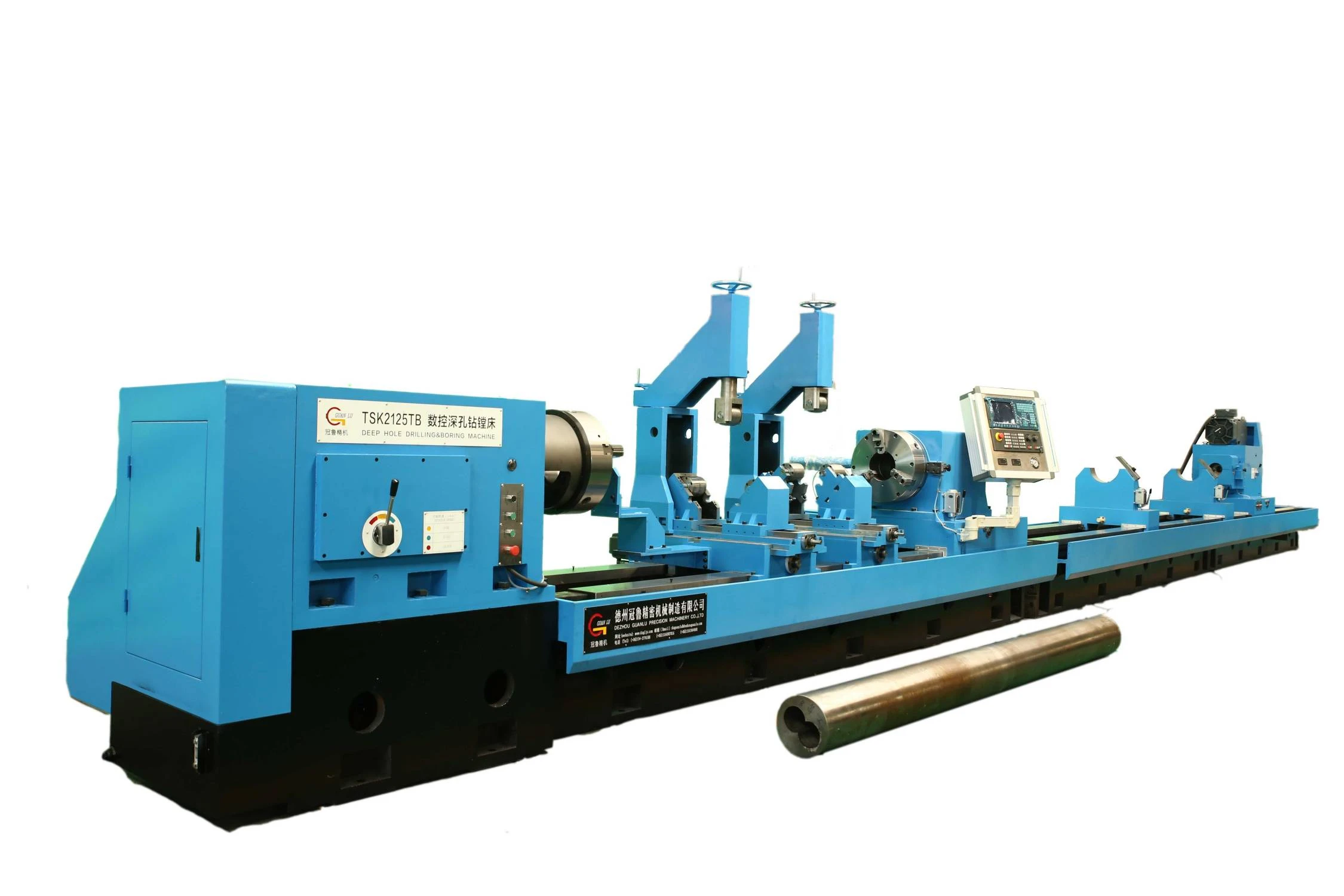

BM0A9358(1)(1)

Penggerudian: Mod penggerudian BTA, pelepasan cip dari belakang alat dan shank (penyingkiran cip belakang)

Boring:push membosankan, mod membosankan tarik, pelepasan cip dari bahan kerja di dalam lubang asas (penyingkiran cip depan)

Trepaning: Minyak sisi dalaman menyediakan, cip dikeluarkan dari luar.

Alat pemotong berputar dan memberi makan: apabila bekerja dengan lubang paksi,bahan kerja berputar sahaja. Apabila bekerja dengan lubang berkembar, bahan kerja tetap.

Sistem kawalan CNC: Siemens 840D

Paksi CNC: : Paksi X1, pergerakan mendatar bahan kerja.

Paksi X2, pergerakan mendatar bahan kerja

Z1 paksi,honing panjang dalam pergerakan penyusuan

Z2 paksi, kotak gerudi BTA panjang pergerakan memberi makan

Z3axis, Honing kepala servo berkembang;

Z4 paksi, Kepala tekanan servo ketat

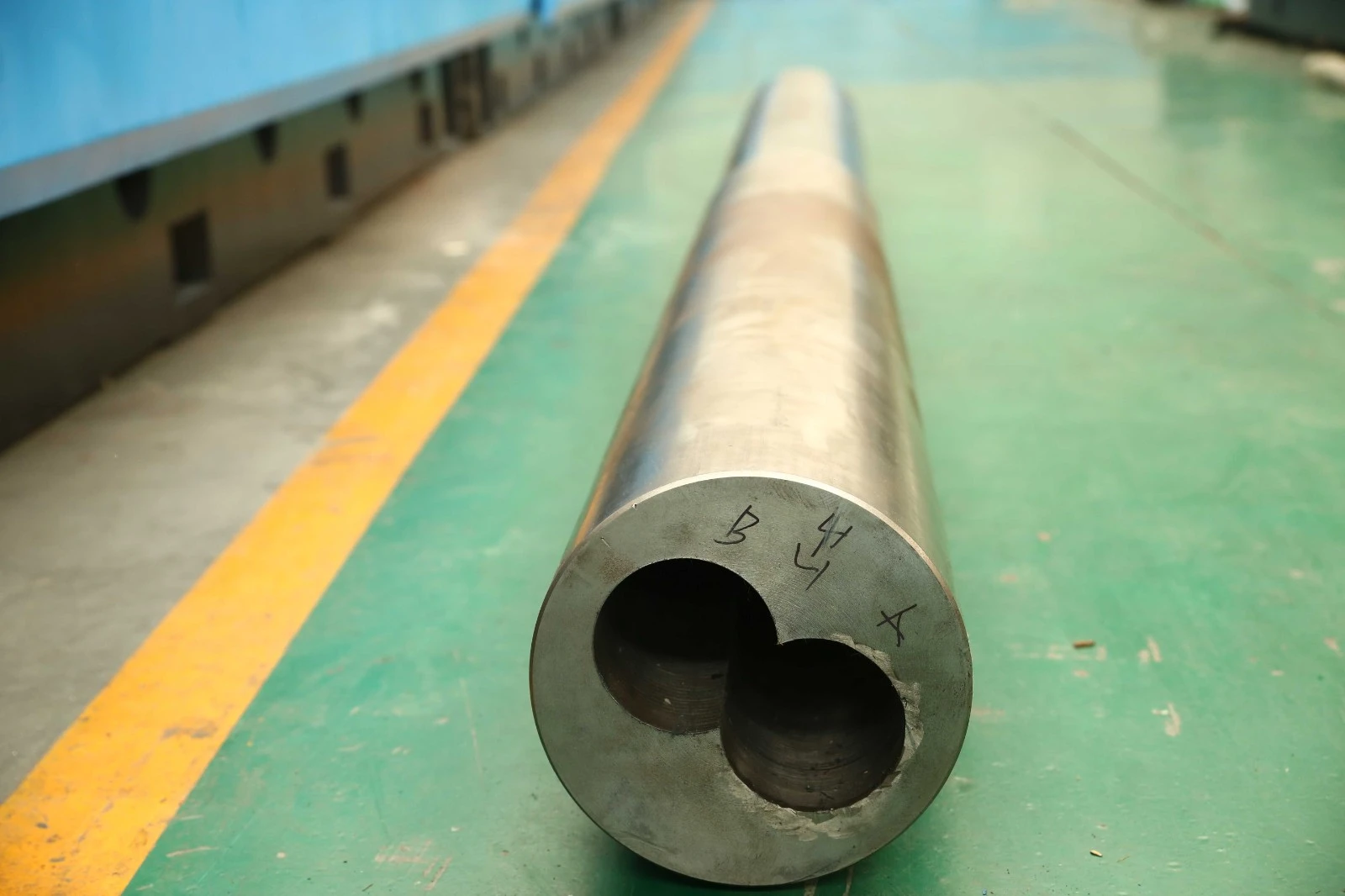

BM0A9383

BM0A9384

Mesin terutamanya parameter

Spesifikasi teknikal				Parameter	Komen-komen
Kapasiti kerja	Julat diameter lubang penggerudian			Φ30~Φ160mm
	Julat diameter lubang yang membosankan			Φ40~Φ200mm
	Julat diameter lubang Honing			Φ32~Φ200mm
	Julat diameter Trepaning hle			Φ75~Φ200mm
	Kedalaman pemprosesan Max.			6000mm
	Bahan kerja Max.panjang			6000mm
	Julat OD bahan kerja			Φ100~Φ500mm
	Lubang berkembar Max. Hole jarak.			100mm
Watak mesin	Paksi Z1(Honing)		Kelajuan berulang	1~25m/min	Tanpa Langkah
			Tork motor	15Nm
	Paksi Z2 (BTAdrilling)		Kelajuan pantas	1m/min
			Julat kelajuan Infeed	5~ 500mm / min
			Tork motor	25Nm
			Tujahan maksimum teori	14000kg
	Paksi Z3 (Honing kepala berkembang )		Tork motor	7Nm
	Z4 axis(Gerakan servo kepala tekanan minyak )		Kelajuan pantas	3m/min
			Tork motor	25Nm
	Paksi X1/X2 (centrer berehat gerakan mendatar )		Kelajuan pantas	3m/min
			Tork motor	25Nm
			Traval	100mm
	Kotak bar gerudi	Julat kelajuan	Kelajuan yang lebih rendah	0~600r/min	Hidraulik 2 syif kelajuan pelarasan
			Kelajuan yang lebih rendah	0~1200r/min
		Kuasa motor		58KW	Servo spindle motor
		Tork malar motor Max.speed.speed		1150r/min
		Kuasa malar motor Max.speed		5000r/min
	Stok Kepala	Kelajuan berputar		0～200r/min
		Kuasa motor		25KW	Servo spindle motor
		Tork malar motor Max.speed.speed		1150r/min
		Kuasa malar motor Max.speed		3550r/min
	Kotak Honing	Kelajuan berputar		20～250r/min
		Kuasa motor		13.5KW	Servo spindle motor
	Lain	Ketinggian pusat gelendong ke permukaan panduan slaid		550mm
		Laluan kereta api panduan slaid		600mm
		Ruang lantai mesin		17.5m×3.5m
		Berat mesin		40ton
		Jumlah kuasa mesin		150KW
		Voltan / Kekerapan		400V / 60HZ
Sistem penyejuk	Gerudi, membosankan, trepaning	Max. tekanan		2.5MPa	Laras
		Max. aliran		500L/ min	Laras
	Honing	Aliran		100 L / min
