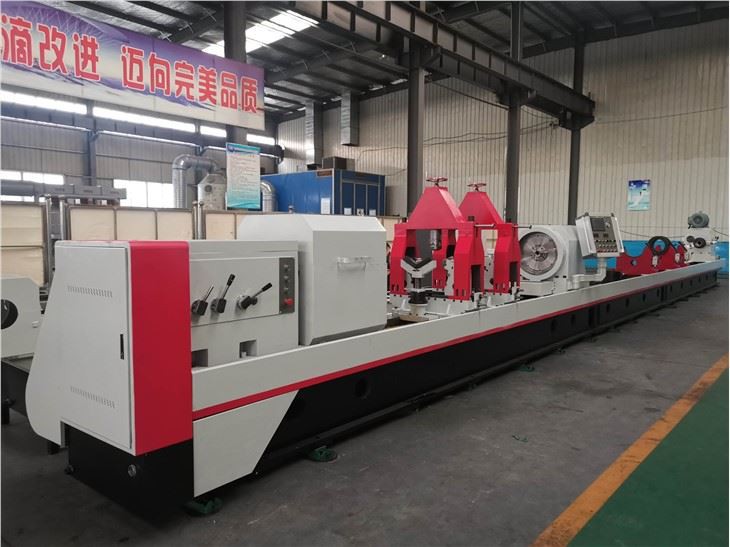

Mesin Penggerudian Minyak Dan Gas
Mesin ini sesuai untuk kerja-kerja penggerudian dan membosankan silinder. Apabila penggerudian, ia mengamalkan kaedah penyingkiran dalaman (kaedah BTA), ini bermakna minyak memotong yang dibekalkan oleh kepala tekanan minyak, melalui kawasan pemotongan, keluarkan keratan pemotongan dari lubang dalam lubang bar kepada periuk kerepek di belakang katil mesin; Ia menggunakan kaedah menolak membosankan, mengeluarkan cip dari depan atau tengah mesin. Minyak pemotong dibekalkan dari belakang bar membosankan, dilengkapi dengan pot cip.
Description/kawalan
Mesin penggerudian minyak dan gas
Mesin ini sesuai untuk kerja-kerja penggerudian dan membosankan silinder. Apabila penggerudian, ia mengamalkan kaedah penyingkiran dalaman (kaedah BTA), ini bermakna minyak memotong yang dibekalkan oleh kepala tekanan minyak, melalui kawasan pemotongan, keluarkan keratan pemotongan dari lubang dalam lubang bar kepada periuk kerepek di belakang katil mesin; Ia menggunakan kaedah menolak membosankan, mengeluarkan cip dari depan atau tengah mesin. Minyak pemotong dibekalkan dari belakang bar membosankan, dilengkapi dengan pot cip.
- Keupayaan pemprosesan mesin:
Julat diameter penggerudian pepejal | Φ30 ~ Φ100mm (Dengan kepala borong pepejal BTA) |
Julat diameter membosankan | Φ40 ~ Φ200mm (Dengan kepala membosankan) |
Maks. Kelebihan penggerudian lubang | 2000mm |
Maks. Panjang bahan kerja | 2000mm |
Pelbagai OD bahan kerja | Φ60 ~ Φ400mm |
- Kaedah pemprosesan mesin:
Mod penggerudian pepejal | Kaedah pengeboran BTA (cip dikeluarkan melalui bar penggerudian) |
Proses membosankan lubang | Menolak kaedah yang membosankan. Keupayaan dikeluarkan melalui lubang pembuangan bahan kerja. |
Kaedah penyusuan | Ia mengguna pakai motor servo, pengurangan servo, rak dan struktur pinion untuk memacu alat pemotong, peraturan kelajuan stepless dapat direalisasikan. |
Mesin ringkas dan komponen: Mesin ini terdiri daripada badan katil mesin, headstock, kepala tekanan minyak, 1 set sokongan bar gerudi, kotak gerudi, rel pemandu panduan, rak dan struktur pinion, sistem penggerudian dan membosankan, sistem kawalan FANUC CNC , Kabinet elektrik, bingkai pusat set 1, penghantar cip automatik, Chiller minyak dll.
Pengikat bahan kerja
Satu hujung bahan kerja dikepilkan oleh manual tiga rahang di bahagian kepala; dan kepala tekanan minyak secara automatik mengetatkan ujung bahan kerja yang lain (lingkaran luar lingkaran bahan kerja adalah 5 x 30 darjah). Bingkai tengah digunakan untuk menyokong bahan kerja.
Sistem CNC: Sistem CNC FANUC
Paksi Z1: gerak gerak longitudinal kotak gerudi, pemacu motor pemacu servo dan struktur pinion melalui reducer pengurangan.
Z2 Axis: Servo kepala tekanan minyak mengetatkan bahan kerja, pemacu motor servo dan struktur pinion dengan pengurangan d.
Badan kotak , badan katil mesin, kurungan dan bahagian asas lain diperbuat daripada besi cor berkualiti tinggi. Selepas pemutus, mereka berusia dua kali untuk menghapuskan tekanan dalaman, menstabilkan struktur dan saiz, dan memperbaiki sifat mekanikal.
Katil mesin
Badan katil diletakkan oleh pasir resin dan dinormalisasi selepas pemutus. Badan katil dengan fungsi pemoles lubang dalam lebih daripada 1 meter mengamalkan struktur berasingan, dipasang dengan bolt kekuatan tinggi dan diposisikan dengan pin tirus.
Mesin mengguna pakai kereta api gelongsor segi empat berganda, ketepatan pengisaran, pelindapkejutan HRC 48-52.Lebar dan ketebalan satu panduan panduan tunggal ialah 160 mm x 40 mm; lebar lebar rel panduan adalah 600 mm; rak dipasang di tempat tidur mesin untuk pemotong infiniti alat pemotong, dan rak diproses dan dipadamkan dengan tepat. Mesin ini mempunyai kapasiti beban yang besar, ketegaran yang mencukupi dan transmisi yang stabil.
Bahagian dalam katil mesin dilengkapi dengan rusuk serong berbentuk V, yang mempunyai kekuatan sokongan yang kuat dan tidak mudah berubah bentuk. Dinding luar katil mesin secara langsung menghubungkan kereta api panduan, yang boleh menanggung daya pemotongan yang besar, mempunyai ketegaran yang baik dan tidak mudah berubah dan bergetar semasa pemprosesan, dan kondusif untuk meningkatkan kualiti pemprosesan dan kecekapan mesin.
Pengawal keselamatan apron dipasang di sekitar katil mesin.
Cool tags: minyak dan gas penggerudian mesin, China, pembekal, pengeluar, kilang
