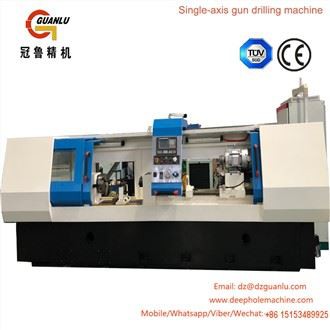

Mesin Gerudi Gun Lubang Mikro Untuk Batang Nipis
Mesin menggunakan kaedah pengeboran pistol; Ia mempunyai struktur spindle tunggal, Ia sesuai untuk pemesinan aci panjang dan nipis.
Description/kawalan
Mesin gerudi pistol Micro Hole untuk aci nipis
- Kaedah penggerudian: Mesin menggunakan kaedah penggerudian pistol; Ia mempunyai struktur spindle tunggal, Ia sesuai untuk pemesinan aci panjang dan nipis.
- Bahan kerja penjepit: Bahan kerja yang diapit secara manual dengan menggunakan bilah tiga rahang pada tailstock dan spring chuck pada bingkai panduan, dan bahan kerja disokong oleh bingkai tengah.
3. Stok tala: Ia digunakan untuk mengepit bahan kerja, Chuck tiga sentuhan diri berpusat dipasang di bahagian hadapan gelendong; tailstock boleh secara manual dipindahkan secara aksial pada kereta api panduan linear meja kerja untuk mengepalpi benda kerja panjang yang berbeza. Selepas tailstock digerakkan, tailstock dapat dikunci dengan bolt mengunci.
4. Rangka tengah manufaktur: Ia digunakan untuk menyokong bahan kerja; dua penggelek di bawah boleh dilaraskan ke atas dan ke bawah, dan satu di atas boleh menekan bahan kerja, seperti yang ditunjukkan dalam gambar di bawah.
Mesin terutamanya parameter:
Spesifikasi | Parameter | Catatan | ||
Kapasiti kerja | Pelbagai diameter penggerudian | Φ2 ~ Φ25mm | ||
Kedalaman Max.drilling | 500mm | |||
Maks. Panjang bahan kerja | 500mm | |||
Pelbagai OD bahan kerja | Φ6 ~ Φ34mm | |||
Prestasi mesin | Paksi Z | Jangkauan laju infeksi | 5 ~ 500mm / min | Tidak beralasan |
Kadar melintasi pantas | 3000mm / min | |||
Motor torsi Infeed | 7Nm | |||
Kotak gerudi | Julat kelajuan berputar | 500 ~ 6000r / min | Tidak beralasan | |
Kuasa motor | 5.5KW | Motor servo | ||
Sistem penyejuk | Maks. tekanan | 15MPa | Laras | |
Max.flow | 100L / min | Laras | ||
Ketepatan penapisan | 10μm | |||
Jumlah tangki minyak (kira-kira) | 1000L | |||
Lain-lain | Nisbah panjang diameter diameter maksimum | 100: 1 | ||
Maks. Nisbah diameter kerja bahan kerja | 40: 1 | |||
Jumlah kuasa mesin | 22KW | |||
Ruang lantai mesin (L * W) | 4.2m × 3.1m | |||
Jumlah berat mesin | Kira-kira 5T | |||
